在低压配电柜、MCC柜和抽屉式开关柜中，抽屉式断路器通常设有运行位、试验位和隔离位三种工作位置。

正确理解各位置的功能和用途，不仅有助于保障供配电系统安全运行，还能提高设备调试和维护效率。

然而，在实际项目中，许多用户容易将断路器的“合闸、分闸状态”与“运行位、试验位、隔离位”等工作位置混淆。事实上，两者属于不同概念。



断路器状态与工作位置有什么区别？

断路器状态是指开关本身的动作状态：



合闸：主触头闭合，具备通电条件；

分闸：主触头断开，电流回路切断。



而工作位置则是抽屉式断路器相对于柜体母线系统的位置：



运行位

试验位

隔离位



简单来说，断路器既有“状态”，也有“位置”，两者共同决定设备是否能够正常运行。

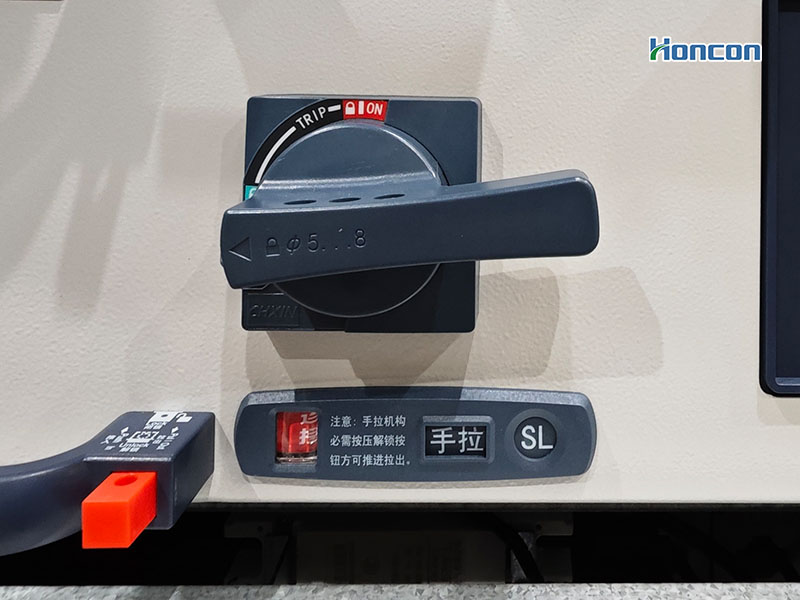

什么是运行位？

运行位是设备正常供电运行的位置。

当断路器处于运行位时，主回路与母线系统可靠连接，负载侧与电源侧形成完整回路。此时，断路器可以根据需要进行合闸或分闸操作。

在正常生产和供电过程中，抽屉式断路器通常长期保持在运行位。



运行位特点

主回路完全接通；

可向负载正常供电；

二次控制回路正常工作；

具备完整保护功能；

适用于设备正式运行。

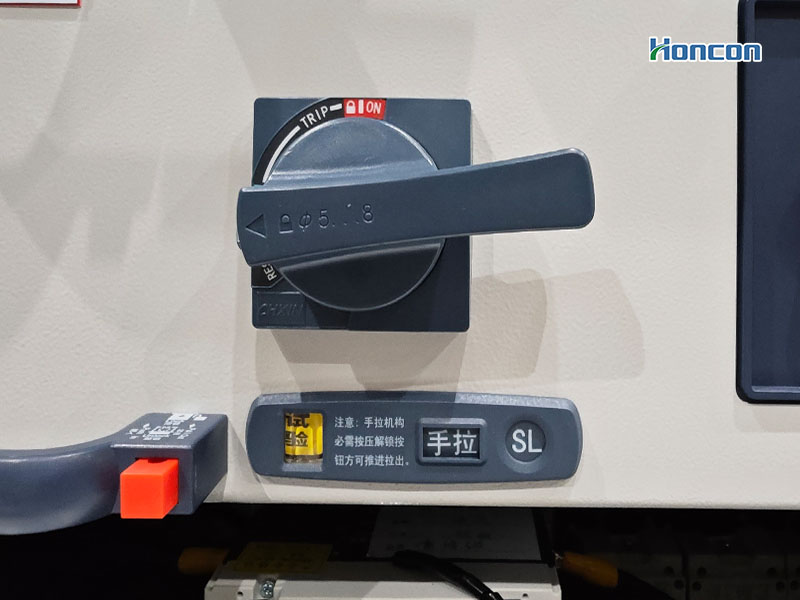

什么是试验位？

试验位是抽屉式断路器的重要安全设计之一。

当断路器移动至试验位后，主回路与母线系统断开，但二次控制回路可根据产品设计要求接通，从而实现保护测试、控制回路检查和功能验证。

通过试验位，运维人员能够在不带负载的情况下完成设备调试，降低带载测试风险。



试验位常见用途

断路器分合闸功能测试；

二次控制回路检查；

继电保护装置测试；

仪表及信号回路验证；

通信和远程控制功能调试；

联锁机构检查。

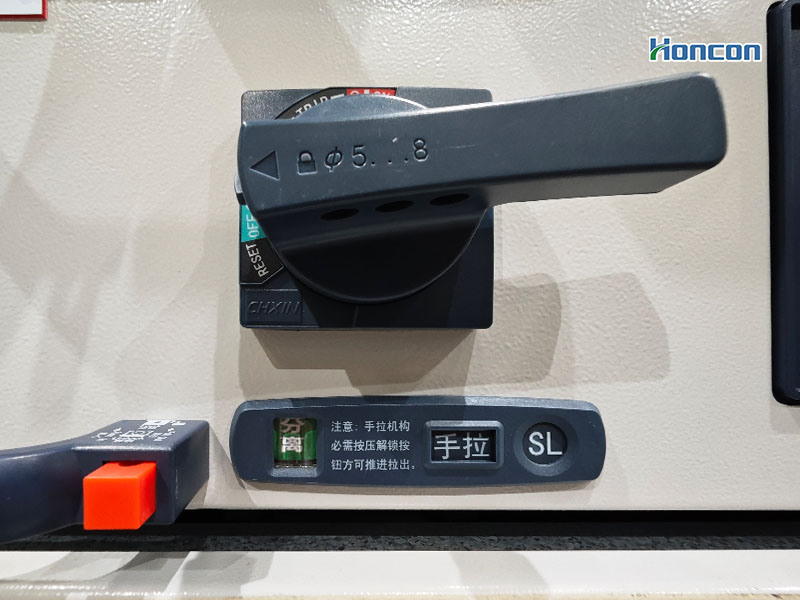

什么是隔离位？

隔离位是断路器与主回路完全隔离的位置。

当断路器处于隔离位时，主回路触头与母线系统之间保持安全隔离距离，可有效防止误送电风险。

在设备检修、更换断路器或长期停运时，通常需要将断路器移至隔离位。



隔离位特点

主回路完全隔离；

便于设备维护和检修；

降低误操作风险；

提高作业安全性。



三种工作位置有什么区别？

工作位置	主回路连接状态	二次回路状态*	适用场景
运行位	已连接	正常工作	日常供电运行
试验位	已断开	根据设计接通	调试与功能测试
隔离位	完全隔离	通常断开	检修与维护

*不同厂家和型号产品的二次回路设计可能存在差异，应以具体产品技术文件为准。

实际操作中常见误区

误区一：分闸后即可进行检修

断路器分闸仅表示主触头断开，并不代表设备已经完成安全隔离。进行检修前，应按照操作规程将断路器移至隔离位，并完成验电等安全措施。

误区二：试验位等同于运行位

试验位主要用于功能测试和保护验证，主回路并未接通，设备无法向负载供电，因此不能代替正常运行位使用。

误区三：强制解除联锁进行操作

现代配电柜通常配置机械联锁和电气联锁装置，其目的是防止误操作。强制解除联锁可能导致设备损坏甚至安全事故。



如何提高配电系统运行安全性？

选择符合标准设计的配电设备，是保障供电可靠性的基础。

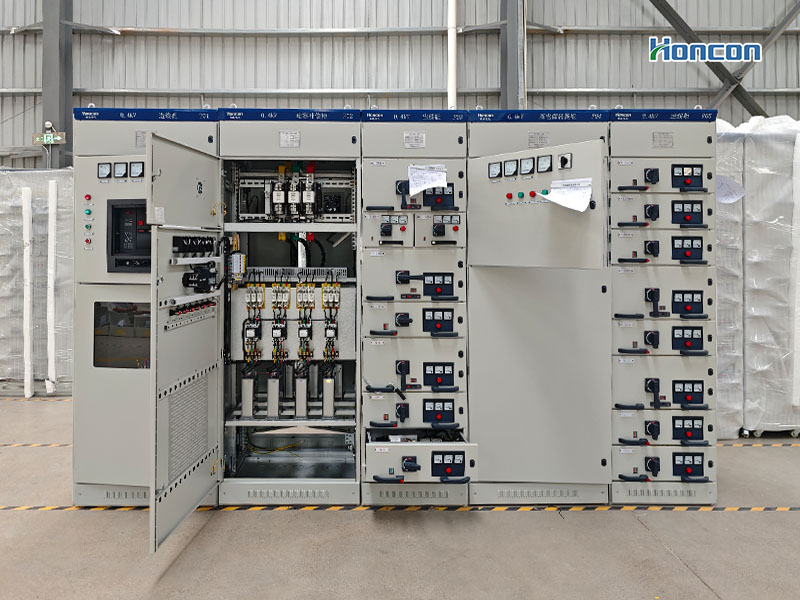

我们的低压配电柜和抽屉式开关柜采用成熟的抽屉机构设计，具备：

清晰的位置状态指示；

可靠的机械联锁系统；

完善的安全防护措施；

便捷的维护与检修设计；

符合工业及商业项目应用需求。



同时，我们可根据项目需求提供低压配电柜、MCC柜、无功补偿柜及定制化配电解决方案，并提供安装指导、调试支持及售后服务。



结语

试验位、运行位和隔离位是抽屉式断路器的重要工作位置，各自承担不同的功能和作用。正确理解三者之间的区别，并严格按照操作规程进行切换和维护，是保障配电系统安全、可靠运行的重要前提。
