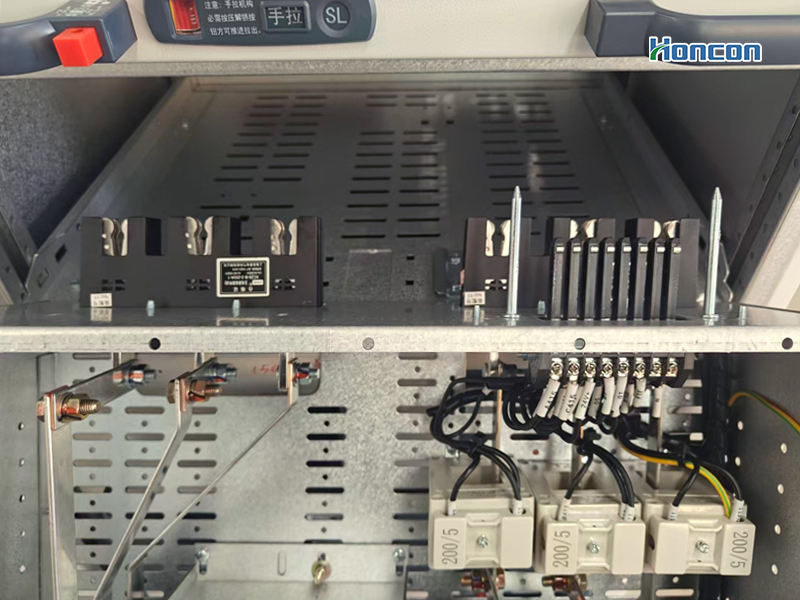

低压抽屉柜触头是低压成套开关设备中的核心部件之一，也是影响配电系统连续运行、安全性与可靠性的重要质量控制点。其性能水平，直接关系到抽屉式开关柜在长期运行、多次插拔及短路冲击工况下的稳定表现。

在工业配电、数据中心、制造园区及关键基础设施项目中，抽屉触头不仅承担额定电流传输任务，还需在严苛工况下保持稳定接触，避免因接触不良导致的发热、烧损与停机事故。

抽屉柜触头的工作原理与关键作用

低压抽屉柜通常将断路器、接触器等开关电器安装在可抽出式框架上，通过一次主接插件与主母线及出线回路连接。抽屉触头作为一次主回路的关键连接点，需要具备以下核心能力：

稳定承载额定工作电流

承受系统短路电流冲击

在多次插入、抽出后保持可靠电气接触

降低接触电阻，控制温升与功率损耗

这使得触头成为决定低压抽屉柜长期运行可靠性的关键结构件之一。

常见现场问题：触头烧毁的核心原因

在实际工程应用中，抽屉触头烧毁是客户现场较为常见的故障类型，主要原因包括：

安装不到位，插入深度不足

触头压力不足或接触偏移

长期运行导致触点磨损、氧化

维护不规范，导致接触电阻上升

选型与系统短路容量不匹配

虽然工业用抽屉触头通常无需进行 1s 动热稳定试验，仅需承受断路器跳闸时的几毫秒至几十毫秒短路冲击，但高品质触头通常会额外进行 50kA / 1s 短时耐受电流试验，以提升极端工况下的安全裕度。

不同结构抽屉触头的适配特点

随着低压开关柜技术的升级，不同柜型与触头结构在插拔方式、接触形式及机械配合方面存在明显差异：

老款 B 柜 / MW 抽屉：配备插入深度检具，依赖机械限位确保接触可靠

新款 OKKEN 双夹头双向触头：双向受力，提升接触稳定性

最新片式触指结构：通常配套手动摇进机构，保证高触头压力下的安全插拔

不同类型触头对推进机构、插拔力、机械公差和维护方式均有不同要求，需结合项目工况进行合理选型。

大电流应用中的电动力与温升控制

在大电流工况下，抽屉触头设计需要重点考虑以下技术要点：

采用电动力夹紧式结构，利用短路电流产生的电动力增强夹紧力

精准计算电动力参数，兼顾短路承受能力与正常工作触头压力

多组动触头并联结构，确保电流分配均匀

控制接触偏差，避免局部过热导致温升超标

合理选择铜排或软连接方式，兼顾导电性能与抽屉灵活性

设计不当将直接导致接触点温升过高、功率损耗增加，甚至引发触头烧毁事故。

面向高可靠场景的触头设计与系统化解决方案

我们深耕低压成套开关设备领域，紧扣核电、工业园区及关键基础设施对高安全性与高可靠性的严苛要求，将标准适配理念贯穿产品设计、制造与测试全流程。

针对不同结构抽屉触头的应用特点，我们重点优化：

触头结构与表面处理工艺

电动力参数精准核算

多触点同步接触一致性设计

温升与短路承受能力协同优化

通过系统化设计，有效解决接触偏差、温升超标等行业共性难题，在保障安全性能的同时，兼顾运维便捷性与长期稳定运行。

我们可提供定制化抽屉触头及低压配电柜整体解决方案，产品通过工业配电领域核心标准鉴定，广泛服务于智能制造产业园、工业厂区配电工程等关键应用场景，以专业技术与过硬品质，持续筑牢工业配电系统的安全运行基础。
